03 · Проекты

Системы, на которые опирается отрасль

Известные работы и продукты, без которых промышленного зрения в сегодняшнем виде не было бы. Это не внедрения Machine Eye — опора, от которой собирается прикладной контур.

Keyence

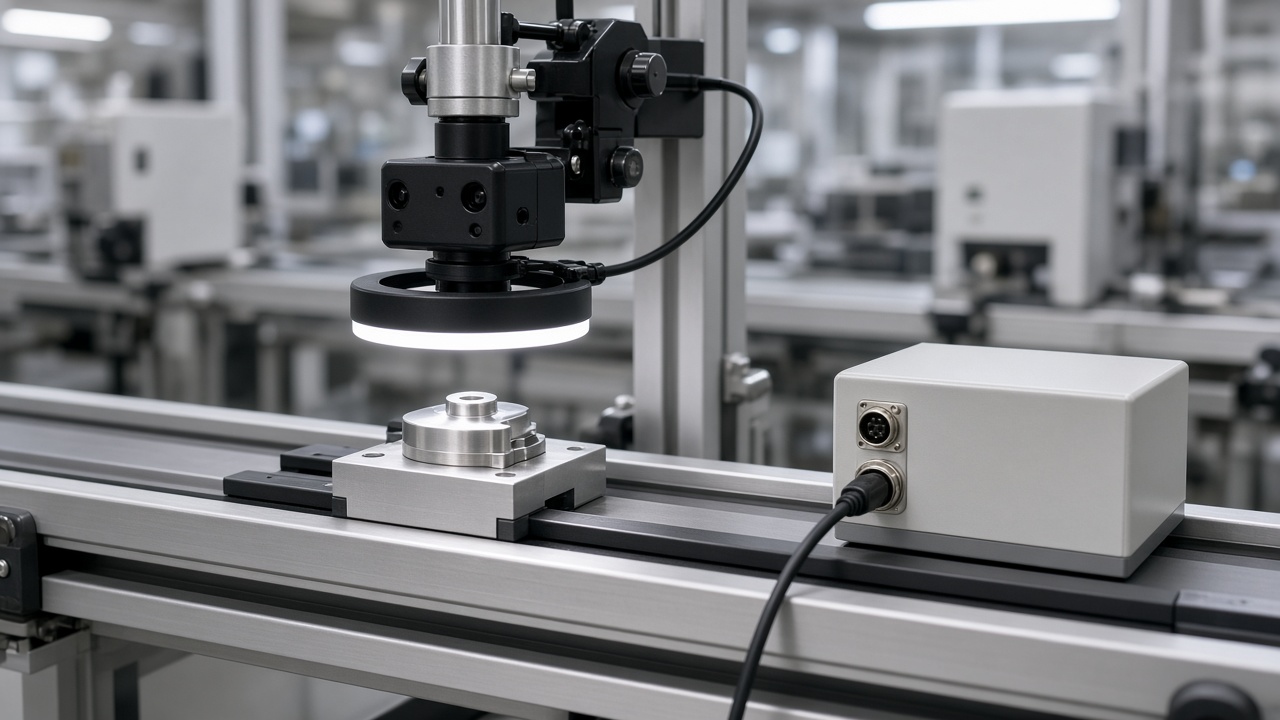

Компактный датчик машинного зрения и кольцевой свет над деталью на линии

Keyence основана в 1974 году в Осаке. В промышленное зрение она вошла не статьёй, а готовым постом: сенсор, контроллер, свет и экран, на котором наладчик сам собирает проверку. Алгоритм здесь не отделяют от ящика, в котором он живёт.

Для серийной линии это решает организационный вопрос. Систему может вести служба качества: выбрать окно контроля, поставить порог, сменить деталь. Не нужно каждый раз звать лабораторию, чтобы поправить яркость или зону поиска.

Линейки вроде датчиков CV стали привычной формой «камера плюс решение». Отрасль до сих пор доверяет ей там, где такт стабильный, фон предсказуемый, а цена простоя выше цены отдельного исследования. Machine Eye смотрит на этот опыт так: сначала пост, который цех умеет сопровождать, и только потом усложнение модели.

CONSIGHT, General Motors

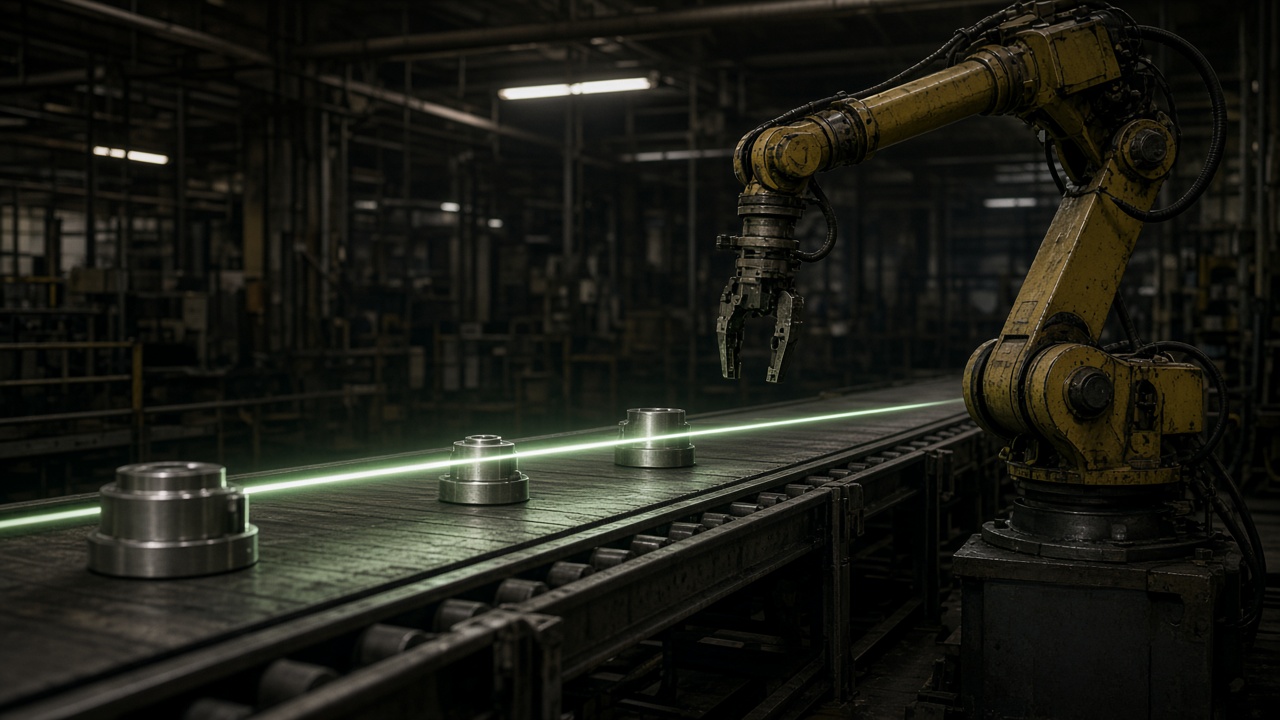

Конвейер со структурированным светом и промышленный робот рядом с лентой

В исследовательском центре General Motors Стивен Голландия, Лотфи Россол и Митчелл Уорд собирают CONSIGHT. На ленту падает плоскость света. Деталь разрывает полосу, камера читает этот разрыв и сообщает роботу, где брать.

Мир системы намеренно узкий: известная лента, управляемый свет, ограниченный набор деталей. Именно поэтому контур успевает работать в такте, а не как опыт на лабораторном столе. Бинарный кадр полосы здесь честнее, чем обещание «понять сцену».

CONSIGHT важен как жанр. Зрение становится датчиком участка: свет, камера, координата, движение. Позже нейросети изменят способ узнать деталь. Они не отменяют устройство поста. Без света и привязки к роботу кадр снова остаётся картинкой.

Cognex

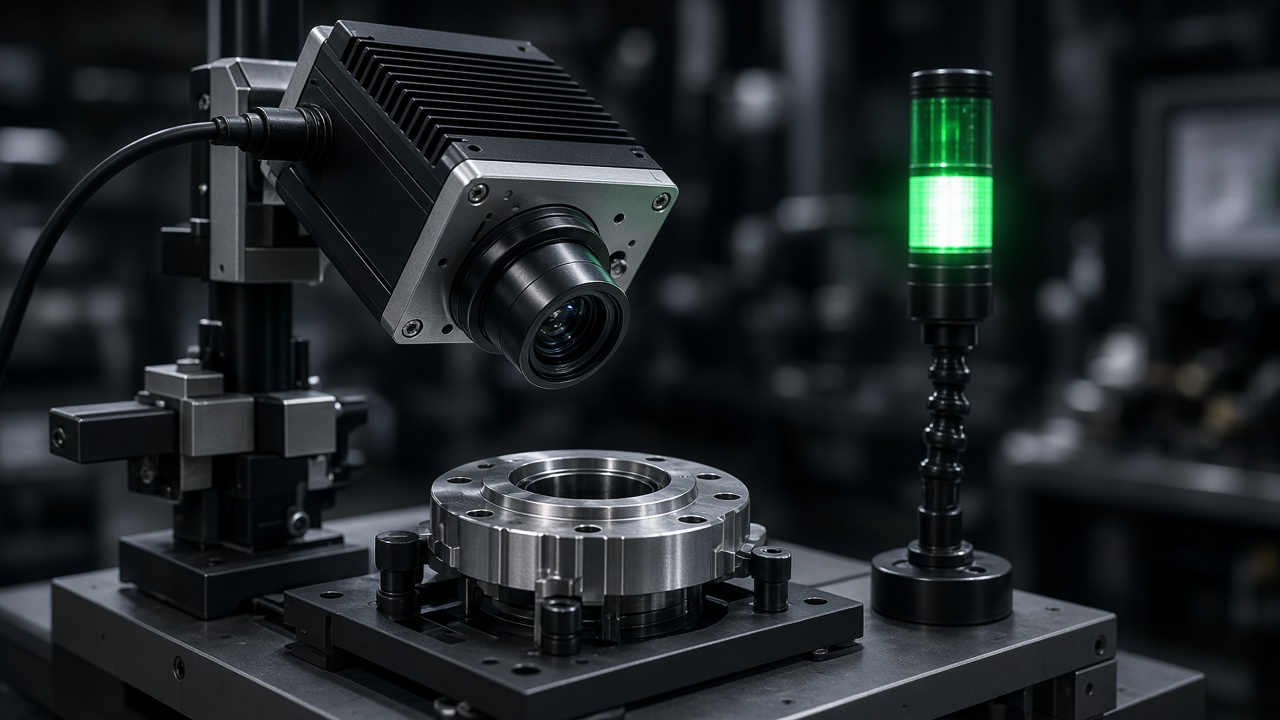

Промышленная камера над деталью на посту контроля, рядом зелёная лампа годности

В 1981 году Роберт Шиллман, тогда связанный с MIT, основывает Cognex. Завод получает возможность купить зрение, а не держать под него лабораторию. Ранние системы часто читали символы и проверяли, что деталь на месте и сидит правильно.

Позже «умные» камеры, в том числе линейка In-Sight, делают привычным шкаф ОТК: свет, оптика, правило, решение годен или брак. В 2010-х к этому контуру добавляется глубокое обучение ViDi: дефект, который плохо описывается порогом, начинают показывать примерами.

Главный след компании — рынок и цеховая привычка. Проверку можно заложить в бюджет линии так же, как калибр. Большая часть сегодняшних постов, включая прикладные контуры Machine Eye, говорит с производством на языке, который сложился здесь: пост, порог, архив решения.

MVTec HALCON и датасет MVTec AD

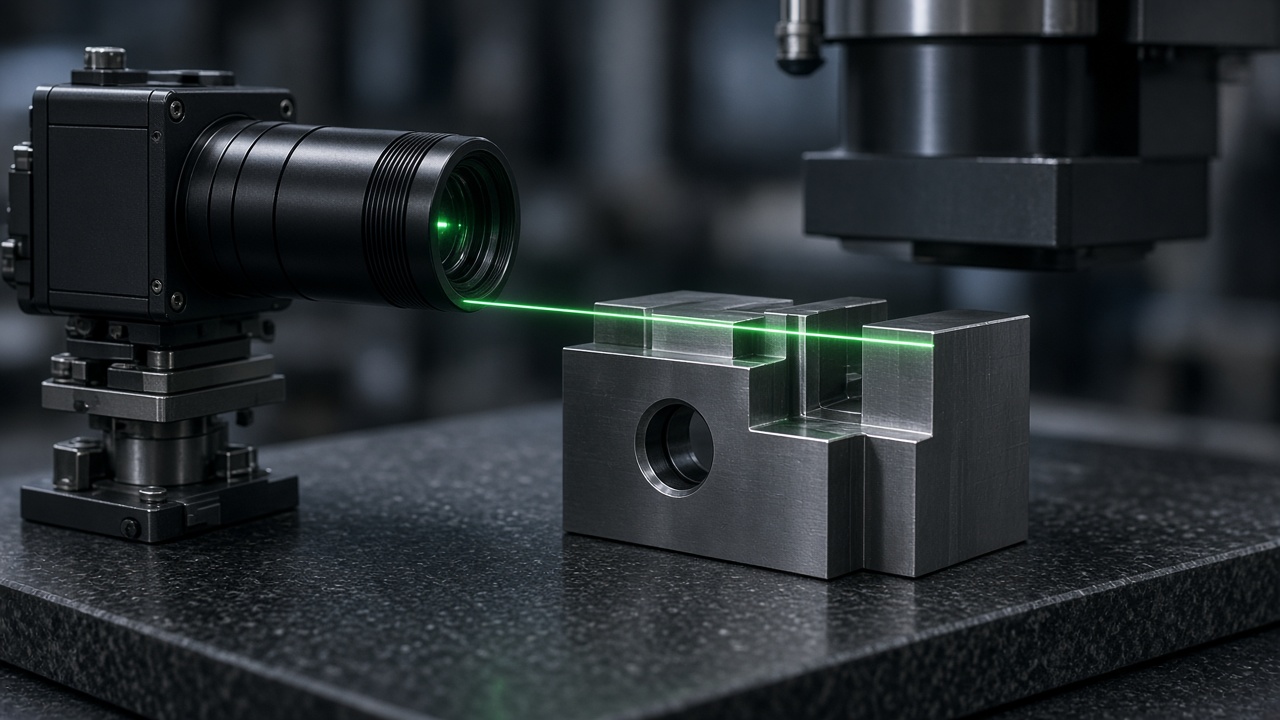

Камера и структурированный свет измеряют металлическую деталь

HALCON — библиотека MVTec, немецкой компании, выросшей из университетской работы по машинному зрению. На ней собрано классическое промышленное зрение: измерения, поиск образца, чтение кодов, калибровка, 3D. Это инструмент метрологии и ОТК, а не демонстрация одной сети.

В 2019 году Пауль Бергман и коллеги публикуют датасет MVTec AD. Экзамен другой: модель видит в основном годные изделия и должна поднять всё, что на них не похоже. Пятнадцать категорий, настоящие дефекты, общая таблица результатов. Редкий скол нельзя отснять тысячу раз до того, как он случится на линии.

Оба следа компании держатся на одной заводской честности. Сначала измерение и правило. Потом поиск отклонения от годного, когда каталога брака ещё нет. Новый поставщик или новый оттенок металла может выглядеть как дефект, пока «годное» не обновят. Допуск по-прежнему пишет производство.

OpenCV

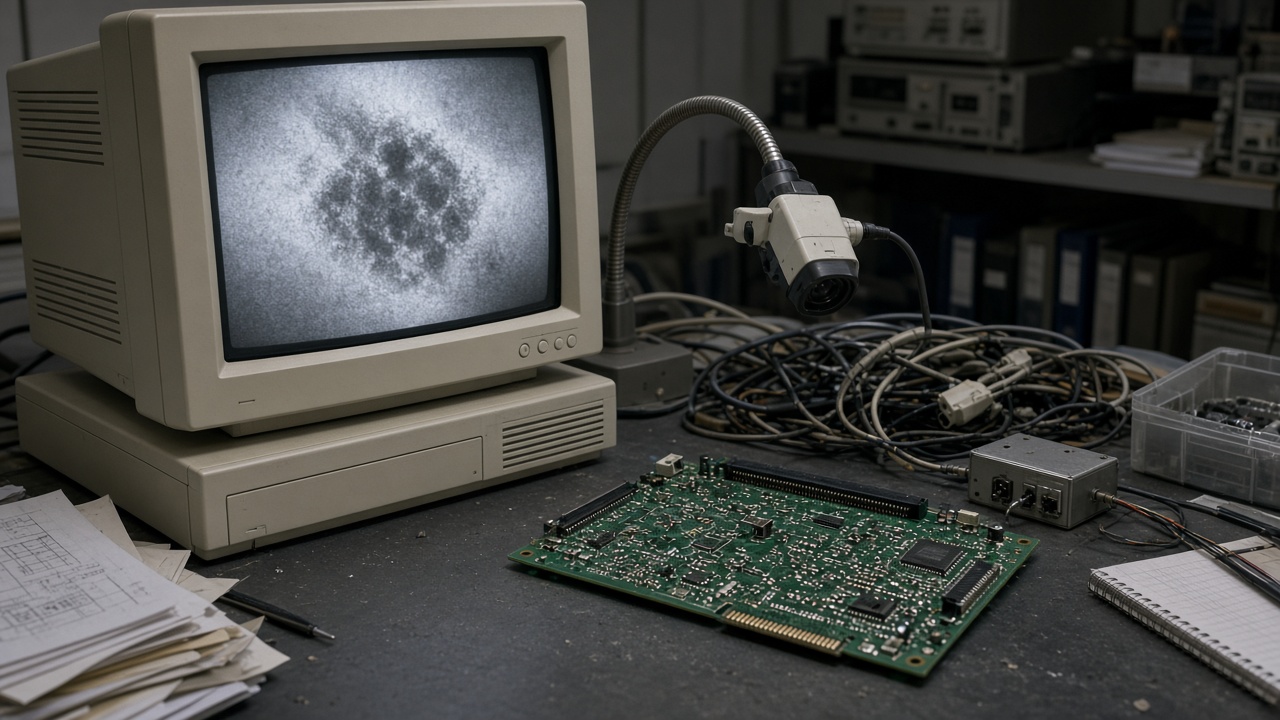

Рабочее место конца 1990-х: компьютер и камера, направленная на плату

В 1999 году Гэри Брадски начинает OpenCV в Intel. Первый публичный выпуск приходится на рубеж 2000 года. Калибровка, фильтры, контуры, позже каскады и нейросети оказываются в одной библиотеке с лицензией, которую интегратор может поставить на линию.

До этого рабочий приём часто сидел в закрытом ящике. После этого исследователь и программист участка могут передать друг другу код. Библиотека не проектирует свет. Она даёт общие глаголы: найти кромку, убрать дисторсию, сопоставить образец, детектировать.

OpenCV до сих пор стоит на цеховых компьютерах. Имя сети меняется, привычка звать одни и те же функции остаётся. Для прикладного контура это инфраструктура: не продукт, который покупают вместо поста, а язык, на котором пост собирают.

FANUC iRVision

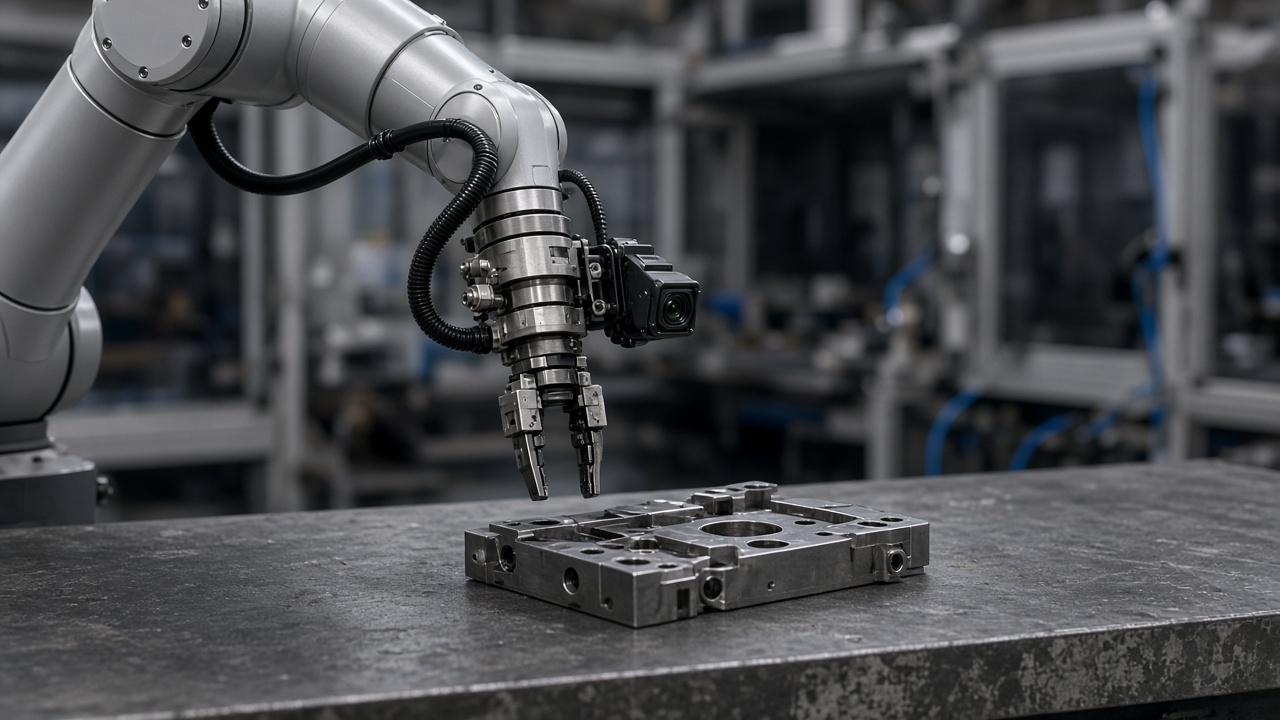

Камера у схвата робота смотрит на смещённую металлическую деталь

iRVision встраивает камеру в контроллер робота FANUC, а не ставит рядом отдельный компьютер, который потом нужно стыковать по сети. Смещение детали, угол, 2D- и 3D-коррекция захвата описываются в той же программе, что и траектория.

Практический смысл в оснастке. Если деталь лежит не в жёстком ложементе, а со сдвигом после предыдущей операции, камера сообщает поправку до того, как схват пойдёт вниз. Визуальная проверка может стоять в том же цикле, а не отдельным проектом «после робота».

Так зрение перестаёт быть вторым подрядчиком на площадке. Робот и камера — один контур. Это ориентир для наведения: камера здесь датчик оснастки, которая стала мягче, а не самостоятельная картина на стене.

YOLO и детекция в такте

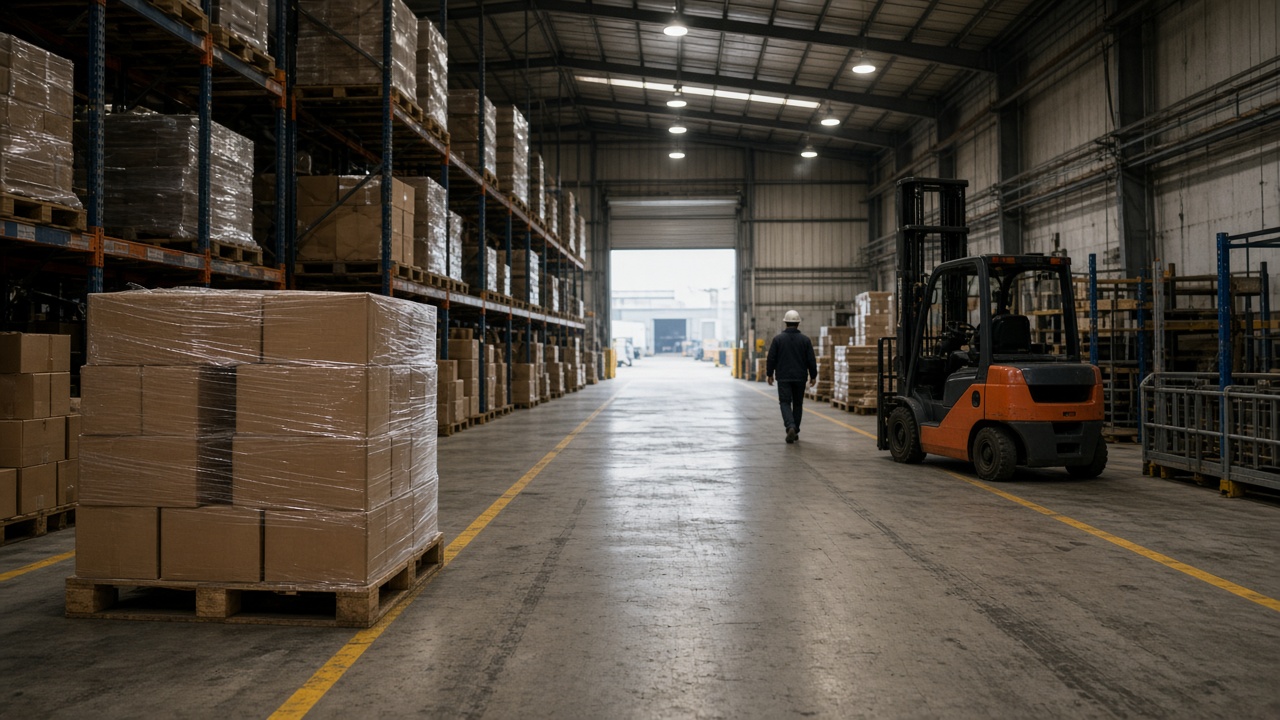

Широкий кадр заводского прохода: паллета, погрузчик и проём ворот

В 2016 году Джозеф Редмон вместе с Сантошем Диввалой, Россом Гиршиком и Али Фархади публикует YOLO. Детекция перестаёт быть перебором окон. Сеть за один проход называет рамки: что в кадре и где оно стоит.

Такту линии нужна именно скорость. Каска, паллета, положение изделия, машина в створе ворот. Поздние версии пишут уже другие группы, но цеховая идея та же: успеть назвать объект, пока кадр не ушёл. Часто это небольшой компьютер рядом с камерой, а не стойка в серверной.

Рамка не заменяет измерение. Детектор может сказать, что борт на месте. Номер, вес и градация кода остаются отдельными постами. Дар YOLO — указать вовремя. Решение «пропустить или остановить» по-прежнему пишет правило участка.

LandingLens

Сотрудник ОТК со спины смотрит на экран с кадром детали

LandingLens — платформа Landing AI, компании, связанной с Эндрю Ыном. Сдвиг не в конкретной архитектуре. Технолог размечает дефект на своих кадрах и получает модель, не собирая на полгода отдельную группу алгоритмов.

Для завода это меняет, кто владеет задачей. ОТК больше не ждёт, пока исследование «сойдётся». Порог ложных срабатываний и набор примеров остаются ответственностью качества. Плохой свет и случайная выборка платформа не исправит: она ускоряет путь от первого брака до первой проверки.

Именно поэтому продукт важен как ориентир. Зрение перестаёт быть вечным НИОКР и становится инструментом участка. Machine Eye держит ту же границу: модель учится на вашем браке, а правило остановки линии пишет производство.

«Честный знак», ЦРПТ

Коробка с двухмерным кодом под кольцевым светом промышленной камеры

«Честный знак» — национальная система маркировки, оператор ЦРПТ. С 2019 года обязательные группы приходят волной: табак, затем обувь, лекарства, молочная продукция, вода и другие. На упаковку наносится Data Matrix, и код живёт вместе с товаром через ввод в оборот, склад и кассу.

Для завода это уже не внутренняя этикетка. Код, который «в целом читается» сразу после печати, через неделю может не открыться на приёмке. Плохая печать не проходит в систему, а агрегат к этому моменту уже может быть собран. Камера после принтера или лазера становится условием отгрузки.

Машинное зрение здесь и верификатор на линии, и глаза склада. Мало распознать символы. Нужна градация по ISO/IEC 15415: контраст, модуляция, шаблоны, запас коррекции. Для прямой маркировки на металле ориентир другой. Код — часть продукта, а не опция оформления.

Amazon Sparrow

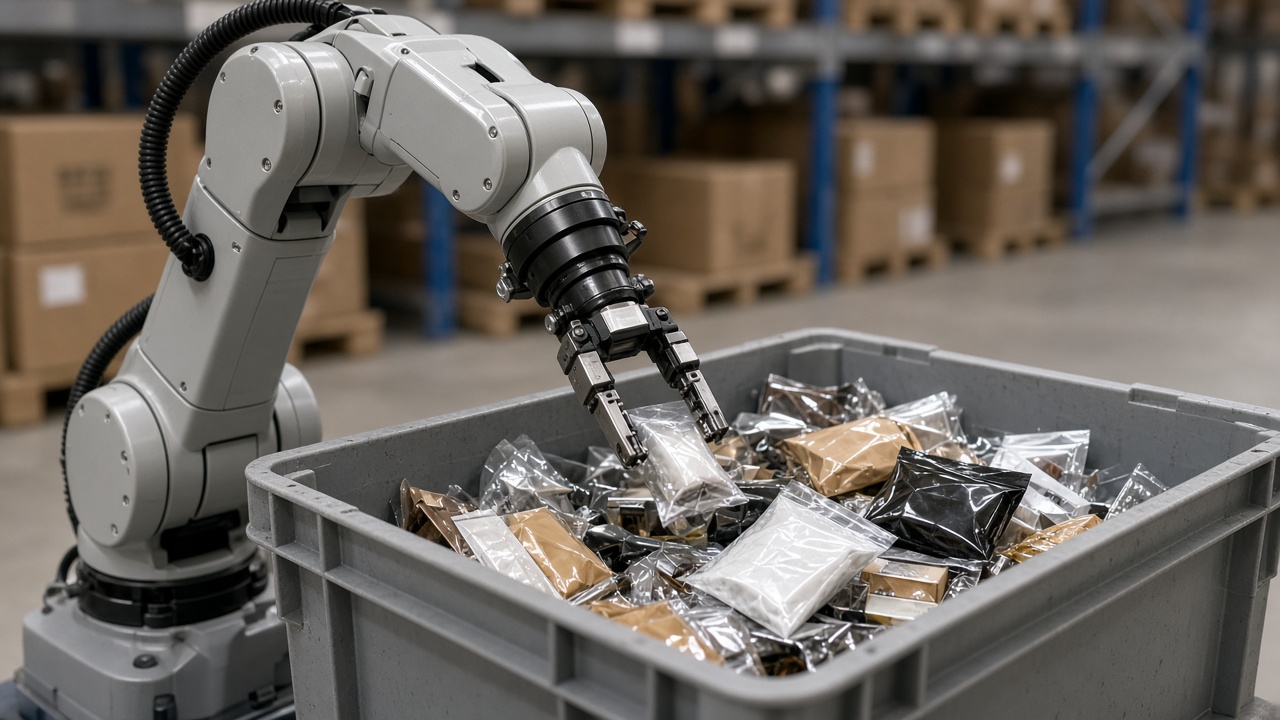

Роботизированный схват над ящиком с разными товарами

В ноябре 2022 года Amazon показывает Sparrow: робот, который берёт отдельные товары из ящика. Это не захват одинаковых деталей из ложемента. Упаковка мятая, этикетка не на месте, форма соседнего предмета каждый раз другая.

Зрение здесь решает идентификацию и точку захвата одновременно. Камера должна понять, что можно взять, не повредив и не перепутав с соседним. Для заводской логистики это верхняя планка задачи «разное в одном коробе», а не замена поста с одним артикулом.

Ориентир полезен именно границей. На рампе предприятия чужая фура не обязана выглядеть как учебный набор. Система честнее, когда подтверждает борт, номер и зону, а содержимое закрытого кузова связывает с накладной. Sparrow показывает, насколько труднее становится кадр, если отказаться от этой честности.
